継手類・フランジ(塩ビ/PVC空調ダクト用)

ダクトシステム お問い合わせ 製品案内パンフレット

小ロット、多品種、多彩なニーズにお答えします。

製品一覧

■継手（スリーブタイプ）

■継手（フランジタイプ）

■ボリュームダンパー

■関連部材

90°エルボ（スリーブタイプ）

呼称 A(mm) H(mm) R(mm) L(mm) T(mm) 参考重量(kg)
150 165 250 150 100 2.5 0.84
200 216 300 200 100 2.5 1.32
250 267 360 250 110 3.0 2.29
300 318 420 300 120 3.0 3.14
350 370 480 350 130 3.5 4.78
400 420 540 400 140 4.0 7.05
450 470 590 450 140 4.5 9.92
500 520 640 500 140 5.0 12.90
600 612 750 600 150 6.0 21.40

※受注生産品

45°エルボ（スリーブタイプ）

呼称 A(mm) H(mm) R(mm) L(mm) T(mm) 参考重量(kg)
150 165 62 150 100 2.5 0.60
200 216 83 200 100 2.5 0.90
250 267 104 250 110 3.0 1.55
300 318 124 300 120 3.0 2.15
350 370 145 350 130 3.5 3.16
400 420 166 400 140 4.0 4.62
450 470 186 450 140 4.5 6.20
500 520 207 500 140 5.0 8.09
600 612 249 600 150 6.0 13.30

※受注生産品

チーズ（スリーブタイプ）

呼称 A(mm) B(mm) L(mm) H(mm) 1(mm) 2(mm) T1(mm) T2(mm)
150×150 165 165 465 232.5 100 100 2.5 2.5
×125 165 140 440 212.5 100 80 2.5 4.1
×100 165 114 414 212.5 100 80 2.5 3.0
200×200 216 216 516 258 100 100 2.5 2.5
×150 216 165 465 258 100 100 2.5 2.5
×125 216 140 440 238 100 80 2.5 4.1
×100 216 114 414 238 100 80 2.5 3.0
250×250 267 267 587 293.5 110 110 3.0 3.0
×200 267 216 536 283.5 110 100 3.0 2.5
×150 267 165 485 283.5 110 100 3.0 2.5
×125 267 140 460 263.5 110 80 3.0 4.1
300×300 318 318 658 329 120 120 3.0 3.0
×250 318 267 607 319 120 110 3.0 3.0
×200 318 216 556 309 120 100 3.0 2.5
×150 318 165 505 309 120 100 3.0 2.5
×125 318 140 480 289 120 80 3.0 4.1
350×350 370 370 730 365 130 130 3.5 3.5
×300 370 318 678 355 130 120 3.5 3.0
×250 370 267 627 345 130 110 3.5 3.0
×200 370 216 576 335 130 100 3.5 2.5
×150 370 165 525 335 130 100 3.5 2.5
×125 370 140 500 315 130 80 3.5 4.1
400×400 420 420 800 400 140 140 4.0 4.0
×350 420 370 750 390 140 130 4.0 3.5
×300 420 318 698 380 140 120 4.0 3.0
×250 420 267 647 370 140 110 4.0 3.0
×200 420 216 596 360 140 100 4.0 2.5
×150 420 165 545 360 140 100 4.0 2.5
450×450 470 470 850 425 140 140 4.5 4.5
×400 470 420 800 425 140 140 4.5 4.0
×350 470 370 750 415 140 130 4.5 3.5
×300 470 318 698 405 140 120 4.5 3.0
×250 470 267 647 395 140 110 4.5 3.0
×200 470 216 596 385 140 100 4.5 2.5
×150 470 165 545 385 140 100 4.5 2.5
500×500 520 520 900 450 140 140 5.0 5.0
×450 520 470 850 450 140 140 5.0 4.5
×400 520 420 800 450 140 140 5.0 4.0
×350 520 370 750 440 140 130 5.0 3.5
×300 520 318 698 430 140 120 5.0 3.0
×250 520 267 647 420 140 110 5.0 3.0
×200 520 216 596 410 140 100 5.0 2.5
×150 520 165 545 410 140 100 5.0 2.5
600×600 612 612 1012 506 150 150 6.0 6.0
×500 612 520 920 496 150 140 6.0 5.0
×450 612 470 870 496 150 140 6.0 4.5
×400 612 420 820 496 150 140 6.0 4.0
×350 612 370 770 486 150 130 6.0 3.5
×300 612 318 718 476 150 120 6.0 3.0
×250 612 267 667 466 150 110 6.0 3.0
×200 612 216 616 466 150 100 6.0 2.5
×150 612 165 565 466 150 100 6.0 2.5

※受注生産品

レジューサー（スリーブタイプ）

呼称 A(mm) B(mm) L1(mm) L2(mm) ℓ1(mm) ℓ2(mm) T(mm)
200×150 216 165 360 100 100 100 4.0
250×200 267 216 370 100 110 100 4.0
×150 267 165 470 200 110 100 4.0
300×250 318 267 390 100 120 110 4.0
×200 318 216 480 200 120 100 4.0
×150 318 165 580 300 120 100 4.0
350×300 370 318 410 100 130 120 4.0
×250 370 267 500 200 130 110 4.0
×200 370 216 590 300 130 100 4.0
×150 370 165 690 400 130 100 4.0
400×350 420 370 430 100 140 130 4.0
×300 420 318 520 200 140 120 4.0
×250 420 267 610 300 140 110 4.0
×200 420 216 700 400 140 100 4.0
450×400 470 420 440 100 140 140 5.0
×350 470 370 530 200 140 130 5.0
×300 470 318 620 300 140 120 5.0
×250 470 267 710 400 140 110 5.0
500×450 520 470 440 100 140 140 5.0
×400 520 420 540 200 140 140 5.0
×350 520 370 630 300 140 130 5.0
×300 520 318 720 400 140 120 5.0
600×500 612 520 550 200 150 140 5.0
×450 612 470 650 300 150 140 5.0
×400 612 420 750 400 150 140 5.0
×350 612 370 840 500 150 130 5.0

※受注生産品

片落ちレジューサー（スリーブタイプ）

呼称 A(mm) B(mm) L1(mm) L2(mm) 1(mm) 2(mm) T(mm) H(mm)
200×150 216 165 360 100 100 100 4.0 25.5
250×200 267 216 370 100 110 100 4.0 25.5
×150 267 165 470 200 110 100 4.0 51
300×250 318 267 390 100 120 110 4.0 25.5
×200 318 216 480 200 120 100 4.0 51
×150 318 165 580 300 120 100 4.0 76.5
350×300 370 318 410 100 130 120 4.0 26
×250 370 267 500 200 130 110 4.0 51.5
×200 370 216 590 300 130 100 4.0 77
×150 370 165 690 400 130 100 4.0 102.5
400×350 420 370 430 100 140 130 4.0 25
×300 420 318 520 200 140 120 4.0 51
×250 420 267 610 300 140 110 4.0 76.5
×200 420 216 700 400 140 100 4.0 102.0
450×400 470 420 440 100 140 140 5.0 25
×350 470 370 530 200 140 130 5.0 50
×300 470 318 620 300 140 120 5.0 76
×250 470 267 710 400 140 110 5.0 101.5
500×450 520 470 440 100 140 140 5.0 25
×400 520 420 540 200 140 140 5.0 50
×350 520 370 630 300 140 130 5.0 75
×300 520 318 720 400 140 120 5.0 101

※受注生産品

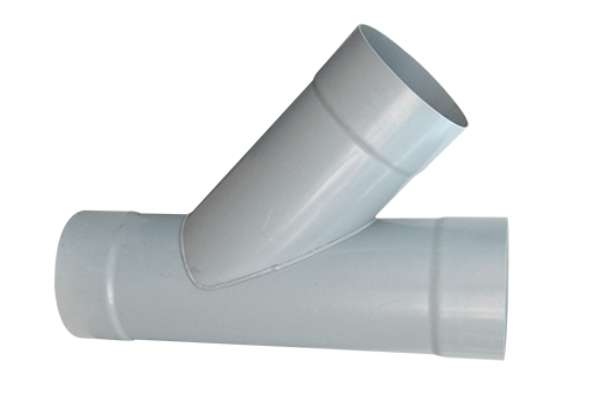

Ｙ管（スリーブタイプ）

呼称 φA(mm) φB(mm) L1(mm) L2(mm) E(mm) F(mm) ℓ1(mm) ℓ2(mm)
150×150 165 165 633 399 234 399 100 100
×125 165 140 597 367 216 381 100 80
×100 165 114 561 354 198 363 100 80
200×200 216 216 706 461 245 461 100 100
×150 216 165 634 435 209 425 100 100
×125 216 140 598 403 191 407 100 80
×100 216 114 562 390 173 389 100 80
250×250 267 267 797 532 265 532 110 110
×200 267 216 725 497 229 496 110 100
×150 267 165 653 471 193 460 110 100
×125 267 140 617 439 175 442 110 80
300×300 318 318 890 604 286 604 120 120
×250 318 267 818 568 250 568 120 110
×200 318 216 746 533 214 532 120 100
×150 318 165 674 507 178 496 120 100
×125 318 140 638 475 160 478 120 80
350×350 370 370 984 677 307 677 130 130
×300 370 318 910 641 270 640 130 120
×250 370 267 838 605 234 604 130 110
×200 370 216 766 570 198 568 130 100
×150 370 165 694 544 162 532 130 100
×125 370 140 658 512 144 514 130 80
400×400 420 420 1074 747 327 747 140 140
×350 420 370 1004 712 292 712 140 130
×300 420 318 930 676 255 675 140 120
×250 420 267 858 641 219 639 140 110
×200 420 216 786 605 183 603 140 100
×150 420 165 714 579 147 567 140 100
450×450 470 470 1144 807 337 807 140 140
×400 470 420 1074 782 302 772 140 140
×350 470 370 1004 747 267 737 140 130
×300 470 318 930 711 230 700 140 120
×250 470 267 858 676 194 664 140 110
×200 470 216 786 640 158 628 140 100
×150 470 165 714 615 122 592 140 100
500×500 520 520 1216 868 348 868 140 140
×450 520 470 1144 843 312 832 140 140
×400 520 420 1074 818 277 797 140 140
×350 520 370 1004 783 242 762 140 130
×300 520 318 930 747 205 725 140 120
×250 520 267 858 711 169 689 140 110
×200 520 216 786 676 133 653 140 100
×150 520 165 714 650 97 617 140 100
600×600 612 612 1367 990 377 990 150 150
×500 612 520 1236 933 312 924 150 140
×450 612 470 1165 908 276 889 150 140
×400 612 420 1094 883 241 853 150 140
×350 612 370 1023 848 205 818 150 130
×300 612 318 923 812 169 754 150 120
×250 612 267 878 776 133 745 150 110
×200 612 216 805 741 97 708 150 100
×150 612 165 734 715 61 673 150 100

※受注生産品
※T1、T2はスリーブタイプチーズと同一寸法。

ソケット

呼称 φA(mm) L(mm) L2(mm) φD1(mm) φD2(mm) T(mm) 参考重量(kg)
150 165 260 100 167.5 162.5 2.5 0.47
200 216 260 100 218.5 213.5 2.5 0.63
250 267 280 110 269.5 264.5 3.0 1.00
300 318 300 120 320.5 315.5 3.0 1.29
350 370 320 130 372.5 367.5 3.5 1.84
400 420 340 140 423.0 417.0 4.0 2.55
450 470 340 140 473.0 467.0 4.5 3.24
500 520 340 140 523.0 517.0 5.0 3.98
600 612 360 150 615.0 611.0 6.0 6.30

※受注生産品

90°エルボ（フランジタイプ）

呼称 φA(mm) H(mm) R(mm) PCD(mm) n-φ(mm) T(mm)
150 165 188 150 206 8-10 2.5
200 216 242 200 264 12-10 2.5
250 267 293 250 322 12-10 3.0
300 318 344 300 382 16-12 3.0
350 370 401 350 432 16-12 3.5
400 420 452 400 482 20-14 4.0
450 470 505 450 540 24-14 4.5
500 520 559 500 590 24-14 5.0
600 612 650 600 672 24-12 6.0

※受注生産品

45°エルボ（フランジタイプ）

呼称 φA(mm) H(mm) R(mm) PCD(mm) n-φ(mm) T(mm)
150 165 100 150 206 8-10 2.5
200 216 125 200 264 12-10 2.5
250 267 147 250 322 12-10 3.0
300 318 168 300 382 16-12 3.0
350 370 196 350 432 16-12 3.5
400 420 218 400 482 20-14 4.0
450 470 241 450 540 24-14 4.5
500 520 266 500 590 24-14 5.0
600 612 299 600 672 24-12 6.0

※受注生産品

チーズ（フランジタイプ）

呼称 φA(mm) φB(mm) L(mm) H(mm) PCD A(mm) An-φ(mm) PCD B(mm) Bn-φ(mm)
150×150 165 165 465 232.5 206 8-10 206 8-10
×125 165 140 440 232.5 206 8-10 176 8-10
×100 165 114 414 232.5 206 8-10 151 8-10
200×200 216 216 516 258 264 12-10 264 12-10
×150 216 165 465 258 264 12-10 206 8-10
×125 216 140 440 258 264 12-10 176 8-10
×100 216 114 414 258 264 12-10 151 8-10
250×250 267 267 587 283.5 322 12-10 322 12-10
×200 267 216 516 283.5 322 12-10 264 12-10
×150 267 165 485 283.5 322 12-10 206 8-10
×125 267 140 440 283.5 322 12-10 176 8-10
300×300 318 318 618 309 382 16-12 382 16-12
×250 318 267 567 309 382 16-12 322 12-10
×200 318 216 516 309 382 16-12 264 12-10
×150 318 165 465 309 382 16-12 206 8-10
×125 318 140 440 309 382 16-12 176 8-10
350×350 370 370 670 335 432 16-12 432 16-12
×300 370 318 618 335 432 16-12 382 16-12
×250 370 267 567 335 432 16-12 322 12-10
×200 370 216 516 335 432 16-12 264 12-10
×150 370 165 465 335 432 16-12 206 8-10
×125 370 140 440 335 432 16-12 176 8-10
400×400 420 420 720 360 482 20-14 482 20-14
×350 420 370 670 360 482 20-14 432 16-12
×300 420 318 618 360 482 20-14 382 16-12
×250 420 267 567 360 482 20-14 322 12-10
×200 420 216 516 360 482 20-14 264 12-10
×150 420 165 465 360 482 20-14 206 8-10
450×450 470 470 770 385 540 24-14 540 24-14
×400 470 420 720 385 540 24-14 482 20-14
×350 470 370 670 385 540 24-14 432 16-12
×300 470 318 618 385 540 24-14 382 16-12
×250 470 267 567 385 540 24-14 322 12-10
×200 470 216 516 385 540 24-14 264 12-10
×150 470 165 465 385 540 24-14 206 8-10
500×500 520 520 820 410 590 24-14 590 24-14
×450 520 470 770 410 590 24-14 540 24-14
×400 520 420 720 410 590 24-14 482 20-14
×350 520 370 670 410 590 24-14 432 16-12
×300 520 318 618 410 590 24-14 382 16-12
×250 520 267 567 410 590 24-14 322 12-10
×200 520 216 516 410 590 24-14 264 12-10
×150 520 165 465 410 590 24-14 206 8-10
600×600 612 612 912 456 672 24-12 672 24-12
×500 612 520 820 456 672 24-12 590 24-14
×450 612 470 770 456 672 24-12 540 24-14
×400 612 420 720 456 672 24-12 482 20-14
×350 612 370 670 456 672 24-12 432 16-12
×300 612 318 618 456 672 24-12 382 16-12
×250 612 267 567 456 672 24-12 322 12-10
×200 612 216 516 456 672 24-12 264 12-10
×150 612 165 465 456 672 24-12 206 8-10

※受注生産品
※T1、T2はスリーブタイプチーズと同一寸法。

レジューサー（フランジタイプ）

呼称 L1(mm) L2(mm) PCD A(mm) An-φ(mm) PCD B(mm) Bn-φ(mm) T(mm)
200×150 180 100 264 12-10 206 8-10 4.0
250×200 185 100 322 12-10 264 12-10 4.0
×150 281 200 322 12-10 206 8-10 4.0
300×250 187 100 382 16-12 322 12-10 4.0
×200 286 200 382 16-12 264 12-10 4.0
×150 382 300 382 16-12 206 8-10 4.0
350×300 195 100 432 16-12 382 16-12 4.0
×250 294 200 432 16-12 322 12-10 4.0
×200 393 300 432 16-12 264 12-10 4.0
400×350 203 100 482 20-14 432 16-12 4.0
×300 296 200 482 20-14 382 16-12 4.0
×250 395 300 482 20-14 322 12-10 4.0
450×400 207 100 540 24-14 482 20-14 5.0
×350 306 200 540 24-14 432 16-12 5.0
×300 399 300 540 24-14 382 16-12 5.0
500×450 214 100 590 24-14 540 24-14 5.0
×400 311 200 590 24-14 482 20-14 5.0
×350 410 300 590 24-14 432 16-12 5.0
×300 503 400 590 24-14 382 16-12 5.0
600×500 309 200 672 24-12 590 24-14 5.0
×450 405 300 672 24-12 540 24-14 5.0
×400 502 400 672 24-12 482 20-14 5.0
×350 601 500 672 24-12 432 16-12 5.0

※受注生産品

片落ちレジューサー（フランジタイプ）

呼称 L1(mm) L2(mm) PCD A(mm) An-φ(mm) PCD B(mm) Bn-φ(mm) T(mm) H(mm)
200×150 180 100 264 12-10 206 8-10 4.0 25.5
250×200 185 100 322 12-10 264 12-10 4.0 25.5
×150 281 200 322 12-10 206 8-10 4.0 51
300×250 187 100 382 16-12 322 12-10 4.0 25.5
×200 286 200 382 16-12 264 12-10 4.0 51
×150 382 300 382 16-12 206 8-10 4.0 76.5
350×300 195 100 432 16-12 382 16-12 4.0 26
×250 294 200 432 16-12 322 12-10 4.0 51.5
×200 393 300 432 16-12 264 12-10 4.0 77
400×350 203 100 482 20-14 432 16-12 4.0 25
×300 296 200 482 20-14 382 16-12 4.0 51
×250 395 300 482 20-14 322 12-10 4.0 76.5
450×400 207 100 540 24-14 482 20-14 5.0 25
×350 306 200 540 24-14 432 16-12 5.0 50
×300 399 300 540 24-14 382 16-12 5.0 76
500×450 214 100 590 24-14 540 24-14 5.0 25
×400 311 200 590 24-14 482 20-14 5.0 50
×350 410 300 590 24-14 432 16-12 5.0 75
×300 503 400 590 24-14 382 16-12 5.0 101

※受注生産品

ボリュームダンパー（レバータイプ）

呼称 A(mm) B(mm) PCD(mm) L(mm) n-φh(mm) t(mm)
150 165 230 206 220 8×10 5
200 216 296 264 260 12×10 5
250 267 358 322 310 12×10 5
300 318 421 382 350 16×12 5
350 370 470 432 370 16×12 5
400 420 520 482 420 20×14 5
450 470 590 540 470 24×14 5
500 520 640 590 510 24×14 5
600 612 712 672 500 24×12 5

※受注生産品
※600Aは3枚羽

ボリュームダンパー（ハンドルタイプ）

呼称 A(mm) B(mm) PCD(mm) L(mm) n-φh(mm) t(mm)
100 114 175 151 190 8×10 5
125 140 200 176 190 8×10 5
150 165 230 206 220 8×10 5
200 216 296 264 260 12×10 5
250 267 358 322 310 12×10 5
300 318 421 382 350 16×12 5

※受注生産品

ボリュームダンパー（ウォームギアタイプ）

呼称 A(mm) B(mm) PCD(mm) L(mm) n-φh(mm) t(mm)
300 318 421 382 350 16×12 5
350 370 470 432 370 16×12 5
400 420 520 482 420 20×14 5
450 470 590 540 470 24×14 5
500 520 640 590 510 24×14 5
600 612 712 672 500 24×12 5

※受注生産品
※600Aは3枚羽

製品情報（GVS)

製品情報（VHS)

フランジ

呼び径 A
外径
(mm)		 B
PCD
(mm)		 C
内径φ
(mm)		 D
n-φh
(mm)		 E
スリーブ長
(mm)		 H
全高
(mm)		 T
肉厚
(mm)		 接合ボルト
ナット
(mm)
100A 175 151 115 8×10 24 33 5 M8×30
125A 200 176 141 8×10 25 35 5 M8×30
150A 230 206 166 8×10 27 38 5 M8×30
200A 296 264 217 12×10 31 42 5 M8×30
250A 358 322 268 12×10 32 43 5 M8×30
300A 421 382 319 16×12 33 44 5.5 M10×30
350A 470 432 371 16×12 40 51 5.5 M10×30
400A 520 482 421 20×14 41 52 5.5 M12×35
450A 590 540 471 24×14 44 55 6 M12×35
500A 640 590 521 24×14 43 59 6 M12×35
600A 712 672 613 24×12 50 50 6 M10×30

※材質は硬質塩化ビニール板を使用した製品です。
※600Aはアングル加工品です。
※ストッパー付きのため、直管の挿入部の長さが常に一定である上に直管の差込が容易で作業が簡単におこなえます。ただし、標準的には塩ビ溶接をしてください。
※600Aはストッパー付きではありません。
※色はグレー・アイボリーの2色です。
※アイボリーは受注生産品。

ボルトナット

ダクト管用フランジに使用するボルト・ナットは、上記の表を目安にした市販の規格品を用途に応じた材質でご利用ください。
（ワッシャー付き）

パッキン

当社で、右記の表にある3サイズの巾の塩ビ発泡パッキン（片面接着剤付き）を扱っております。

  1. ①フランジの合わせ面の外径から1～2mm内側に当てて、引っ張りながら貼ると、内側のシワが少なくなります。
  2. ②貼りはじめは、ボルト穴を避けてください。
  3. ③端部は、隙間が出来ないように重ねてください。
  4. ④貼り終わってから、ボルト穴よりドライバー等でパッキンに穴を開けてください。
巾（m/m） 厚さ（m/m） 適用フランジ径
30 3 75A
100A
125A
150A
200A
40 3 250A
300A
350A
400A
50 3 450A
500A
600A

伸縮継手

呼称 D1(mm) L1(mm) L2(mm)
100 114 100 166
125 140 120 190
150 165 120 196
200 216 150 234
250 267 150 236
300 318 150 238
350 370 200 302
400 420 200 304
450 470 250 360
500 520 250 368
600 612 250 350

※フランジ寸法はフランジ規格による。
※150m/mAq以上は補強。（受注生産品）
※600は補強付き。（受注生産品）

エンドキャップ

呼称 L(mm) D1(mm) D2(mm) T(mm)
150 100 167.5 162.5 4
200 100 218.5 213.5 4
250 110 269.5 264.5 4
300 120 320.5 315.5 6
350 130 372.5 367.5 6
400 140 423.0 417.0 6
450 140 473.0 467.0 6
500 140 523.0 517.0 6
600 150 615.0 611.0 10

※受注生産品

閉止板

呼称 A外径(mm) B PCD(mm) T(mm) n-φh(mm)
100 175 151 4 8×10
125 200 176 4 8×10
150 230 206 5 8×10
200 296 264 5 12×10
250 358 322 5 12×10
300 421 382 5 16×12
350 470 432 5 16×12
400 520 482 5 20×14
450 590 540 6 24×14
500 640 590 6 24×14
600 712 672 10 24×12

※受注生産品
